Drehstromlinearmotoren
Inhalt:
Mathematisches Modell des Linearmotors
Modellierung des Linearmotors mit VisSim
Modellierung des Linearmotors mit Maxwell2D
Systembeschreibung:
Drehstromasynchronlinearmotoren (DLM) arbeiten nach dem gleichen Prinzip, wie herkö:mmliche (rotierende) Asynchronmotoren. Sie können demzufolge auf die gleiche Weise gesteuert werden ( direkt bzw. frequenzgeregelt).
Bezug zu herkömmlichen Motoren:

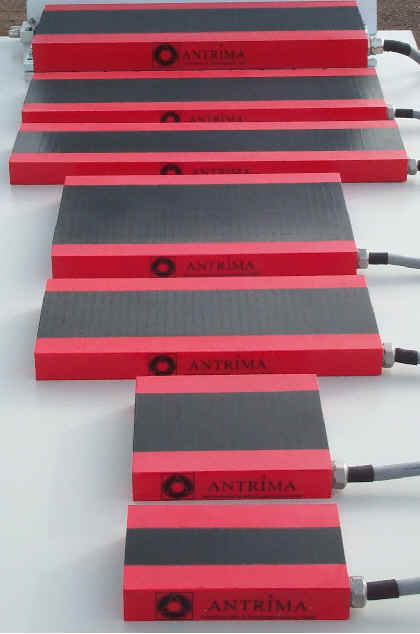

Die hier angebotenen Motoren sind im Bezug auf rotatorische Antriebe Statoren. Als Läufer (Sekundärteil) kann ein tragendes Element der Maschine benutzt werden, es muss nur aus Aluminium oder Kupfer sein, selbst eine einfache Platte ist ausreichend.
Vorschubkraft und Synchrongeschwindigkeit:
Die Vorschubkraft des Antriebes ist je nach Baugröße umgekehrt proportional zu der Größe des Luftspaltes zwischen Motor und Sekundärteil.
Die in den technischen Daten angegebene Synchrongeschwindigkeit ist die Geschwindigkeit, mit welcher ein Sekundärteil angetrieben wird, wenn der Linearmotor mit der Nennfrequenz (fN = 50 Hz) betrieben wird und der Schlupf gleich null ist.
Die angegebenen Maximalkräfte und Synchrongeschwindigkeiten sind Richtwerte, welche durch Veränderung der U/f-Kennlinie bzw. der Maximalfrequenz am Frequenzumrichter durchaus noch erhöht werden können.
Wirkungsgrad:
Der Wirkungsgrad erhöht sich bei Verwendung eines geschichteten Sekundärteiles. Ein geschichtetes Sekundärteil ist z.B. eine Aluminiumplatte, welche auf eine Stahlplatte aufgeschraubt ist.
Doppelstatorbetrieb:
Ein Linearantrieb mit unseren Motoren wird am effizientesten (Vorschubkraft, Wirkungsgrad, Platzbedarf usw.), wenn man zwei Motoren zueinander anordnet und sich dazwischen das Sekundärteil in Form einer z.B. Aluminiumplatte befindet (Doppelstatorbetrieb).
Elektrischer Anschluß:
Die Linearmotoren werden serienmäßig mit einem ca. zwei Meter langem Anschlusskabel geliefert (L1, L2, L3, PE, T1 und T2). Optional kann so gut wie jede gewünschte Länge gefertigt werden bzw. ist eine selbstkonfektionierbare Steckverbindung lieferbar.
Schutzgrad:
Die angebotenen Motoren erfüllen die Bestimmungen für den Schutzgrad IP67. Die Tests für IP68 sind noch nicht abgeschlossen.
Mechanischer Anbau:
Die Montage der Motoren erfolgt über Montageadapter (im Lieferumfang enthalten).
Zubehör:
Beim Einsatz der Motoren für Anwendungen mit hoher thermischer Beanspruchung können wir Kühlkörper (Wasserkühlung), welche rückseitig montiert werden, und/oder wassergekühlte Sekundärteile liefern.
Ungekühlte Sekundärteile können angefragt werden.
Weiterhin bieten wir komplette Antriebslösungen von der Schützkombination bis zum feldorientiert geregelten Frequenzumrichter an.
Der Katalog mit Linearmotoren der Firma ANTRIMA GmbH kann im pdf-Format von deren Website geladen werden: http://www.antrima.de oder hier: DLM-GesamtKatalog
